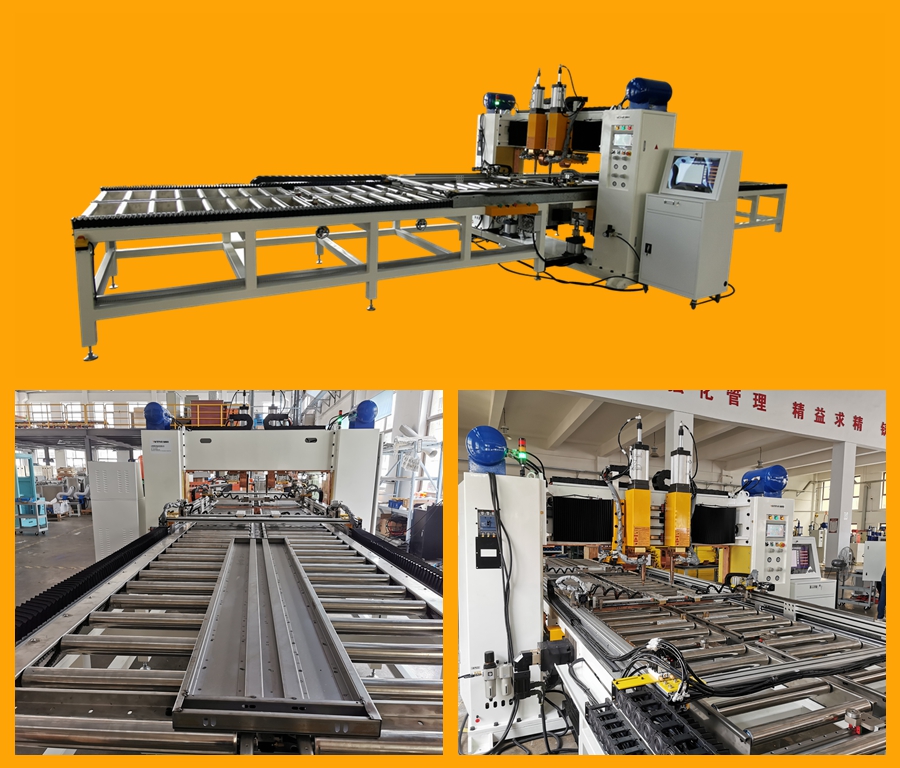

電梯門板加強筋自動焊接

電梯門板加強筋自動焊接生產線簡介：電梯已經成為一個無比熟悉且又必不可缺的生活用品，電梯的生產質量與人們的正常生活息息相關，為了保障電梯的安全質量，在生產過程中需在電梯門板上焊接加強筋，加強筋通常采用點焊的方式，若采用人工加工，工作較繁瑣，工作強度較大且焊接較危險。

電梯門板加強筋自動焊接生產線解決現有技術的不足，而提供一種工作效率高、焊接效果好的電梯門板加強筋焊接裝置。

電梯門板加強筋自動焊接生產線為實現上述目的，采用以下技術方案：一種電梯門板加強筋焊接裝置，包括相對設置的機架，在機架的上表面沿其長度方向設置電機驅動的第一滾珠絲杠，在第一滾珠絲杠絲母的上表面固接固定板，在兩個機架之間設置傳送帶；還包括用于夾緊門板和加強筋的夾緊機構和設置在傳送帶中部上方的焊接機構，所述夾緊機構包括與傳送帶寬度方向相平行且與傳送帶固接的第一夾板和與第一夾板相對的第二夾板，第二夾板設置在兩個固定板之間，在固定板與第二夾板的端面之間設置由電機驅動的轉軸，該電機與固定板固接，轉軸與第二夾板固接、與固定板轉動連接，在第一夾板和第二夾板相對的表面分別設置有兩個相對的、由氣缸控制的、可沿著第一夾板和第二夾板長度方向相對移動的夾緊塊。

優點：所述焊接機構包括設置在傳送帶兩側的支撐板，在兩個支撐板相對的表面架設由電機驅動的第二滾珠絲杠，該電機與支撐板固接，在兩個支撐板之間設置升降板，升降板的兩端與相鄰的第二滾珠絲杠的絲母固接，在升降板的下表面設置用于焊接加強筋兩側的兩個焊槍。在第一夾板和第二夾板的相對表面沿第一夾板和第二夾板長度方向設置的滑軌，滑軌與夾緊塊滑動連接。

效果：本實用新型中加強筋的焊接由機器設備實現，無需人工參與，通過夾緊機構對門板、加強筋固定，在夾緊機構移動的過程中配合焊槍的上下移動實現點焊操作，點焊精度、效率、質量均較高。

附圖說明

配置：機架；傳送帶；夾緊機構；夾緊塊；滑軌；第一滾珠絲杠；焊接機構；支撐板；升降板；第二滾珠絲杠；焊槍。

電梯門板加強筋自動焊接生產線高效的生產作業確保了當下所有的電梯行業生產需求，改善了傳統焊接方式的不穩定性，實現了精度點焊，提高品質和產量。
